벡터의 내적과 행렬의 곱셈

- 개요

행렬은 벡터로 구성되어 있으므로 행렬의 곱셈에서 벡터의 내적을 적용할 수 있다



- 행렬과 벡터의 곱셈

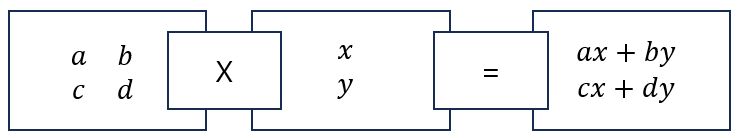

행렬과 벡터의 곱셈



위와 같이 구성된 행렬과 벡터의 곱셈은 벡터의 내적으로 표현이 가능하다



행렬과 벡터의 곱셈을 벡터의 내적으로 표현



행렬을 구성하는 두 개의 행벡터 (a, b), (c, d)와 벡터를 구성하는 열벡터 (x, y)와의 내적으로 표현할 수 있다



- 행렬간의 곱셈

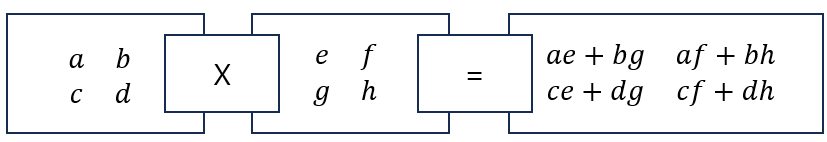

행렬과 행렬의 곱셈



위와 같이 구성된 행렬과 행렬의 곱셈도 벡터의 내적으로 표현이 가능하다





위와 같이 행렬과 행렬간의 곱셈 결과도 벡터의 내적으로 치환할 수 있다



- 직교 행렬

임의의 직교 행렬 Q



직교 행렬은 정방행렬로서 구성하는 모든 행벡터와 열벡터의 크기가 1이고 벡터들이 서로 직교하는 행렬이다

위와 같이 직교 행렬 Q에서 (a, b) / (b, d) / (a, c) / (c, d)의 크기는 1이며 (a, b)와 (c, d)는 서로 직교한다

직교행렬의 특징은 다음과 같다

• 직교행렬의 전치행렬은 역행렬
• 직교행렬과 직교행렬의 전치행렬의 곱은 항등행렬



회전 변환행렬은 행렬을 구성하는 각 행벡터와 열벡터의 크기가 1이면서 서로 직교하므로 직교행렬이다

또 회전 변환은 물체의 형태가 그대로 유지되는 강체 변환이다

강체 변환의 특징은 다음과 같다

• 변화된 기저벡터의 크기가 모두 1
• 모든 기저벡터는 서로 직교
• 행렬식의 값이 1



- 응용

...

FORCEINLINE constexpr float Vector2::Dot(const Vector2& InVector) const
{
	return X * InVector.X + Y * InVector.Y;
}

Vector2 vec1(2.f, 3.f);
Vector2 vec2(4.f, 5.f);
float dotProduct = vec1.Dot(vec2);

...



프로젝트에서는 위와 같이 벡터의 내적 계산을 위해 벡터를 의미하는 Vector2 구조체에서 Dot 함수를 제공한다

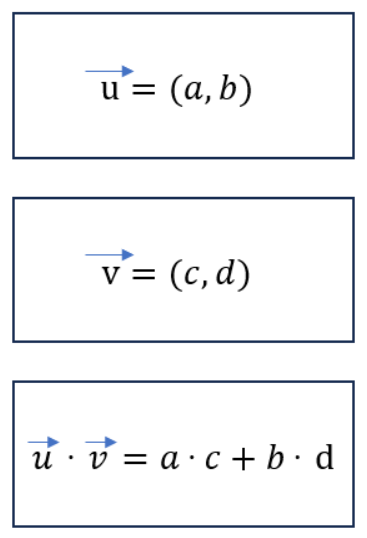

벡터의 내적



벡터의 내적은 위와 같이 계산하며 최종적으로 dotProduct에는 23의 값이 저장된다
